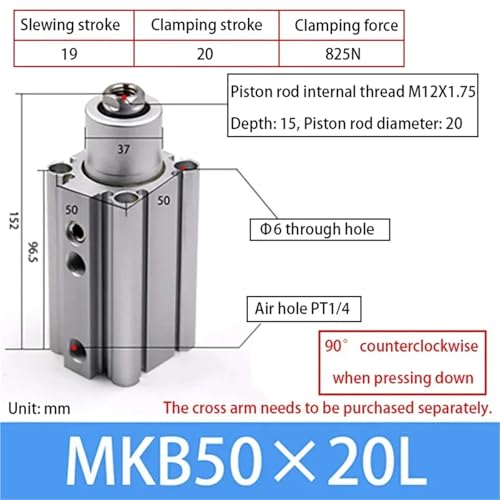

La compacité au service du bridage automatisé : MKB50X20L
Le serrage rotatif vers le bas est la caractéristique maîtresse du vérin rotatif MKB50X20L. Cette spécificité permet d'exercer une pression verticale positive directement après le pivotement de la bride de serrage. Conçu en alliage métallique à haute résistance, l'axe de rotation subit un traitement thermique de surface afin de minimiser les frictions et de garantir une longévité maximale, même dans les environnements poussiéreux ou soumis aux projections de fluides de coupe.
Conception compacte pour intégration sur machines-outils
Ce petit vérin pneumatique à angle de rotation se distingue par son intégration mécanique aisée. Les faces usinées du corps du vérin intègrent des rainures de détection pour capteurs magnétiques de position, permettant de valider l'état serré ou desserré directement dans le programme de l'automate de sécurité.
Spécifications structurelles
| Composant | Matériau et Finition |
|---|---|
| Corps du vérin | Aluminium anodisé dur |
| Tige de piston | Acier chromé rectifié |
| Joints d'étanchéité | Caoutchouc nitrile haute performance |
| Guidage | Bague en bronze fritté |
Le choix de la variante MKB50X20L assure un parfait compromis entre la force développée par son alésage de 50 mm et la compacité nécessaire pour ne pas interférer avec la course des broches d'usinage CNC.
